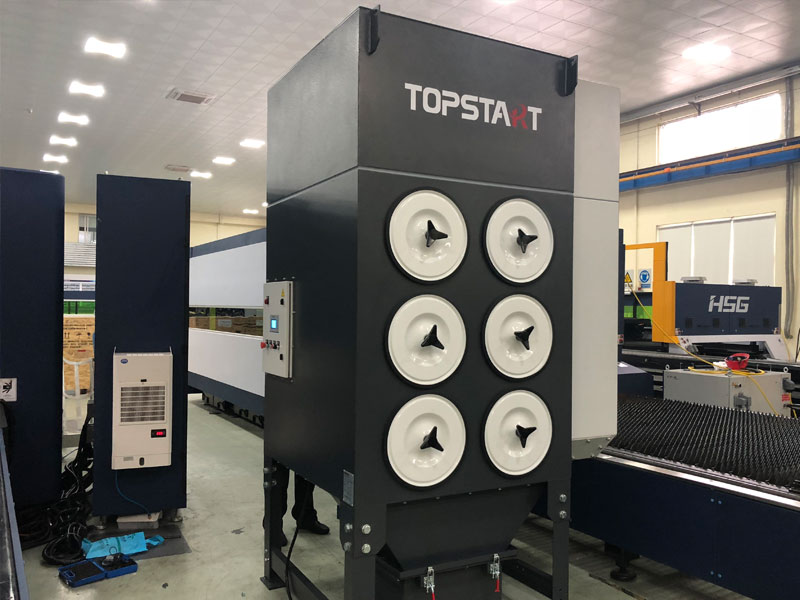

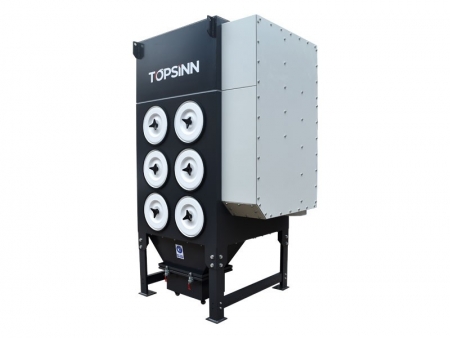

TODC-L系列集尘器
所属分类: 集尘器
型号:TODC-4L/6L/6LS/8L
配置描述:
  • 外观简洁大方,稳重典雅
  • 人性化操作面板更显经典细腻
  • 内置控制器形式,性能、质量更有保障
  • 运行稳定,低噪音,高效率
  • 无需定期保养,成本更低
  • 高负压,大吸力,过滤速率更高

联系我们:

在线咨询
产品介绍
激光烟尘的危害
激光打标、雕刻、切割、焊接时产生的有害烟尘对人体健康和机器核心部件有非常大的危害。烟尘长时间在机器内弥漫,会损坏激光切割头和伺服马达。排放到空气中,若长期吸入,容易引发各类呼吸道中毒和职业病。如果您对这些有害废气没有处理或者是处理的不彻底,臭味熏天,不但会引起员工不满离职,还会遭周围邻居和环保部门的投诉和处罚。所以选择一种废气处理方式就显得迫切。

处理方法
1、直接外排:安装大功率抽风机和管路排到户外(有的高空排放或下水道排放)。缺点:不能随意移动,复杂管路需要的大功率抽风机非常耗电,高排和下水道减少臭味的效果很小,周围一定距离内同样会产生很浓的臭味。
2、过水外排:在车间外面安装喷淋塔,废气经过水淋后排到户外。这种效果比高排和下水道排放好不了多少,净化率一般在40%以下,成本较高。
3、烟尘净化机:烟尘经过抽烟管进入设备内部过滤系统就地排放,过滤系统由物理和化学多层次过滤系统构成,净化率高达99%,既除烟也能消除刺鼻的异味。耗电低,无需外排、免安装,可随加工地点移动。此类设备专用于激光机配套等烟尘的净化处理。




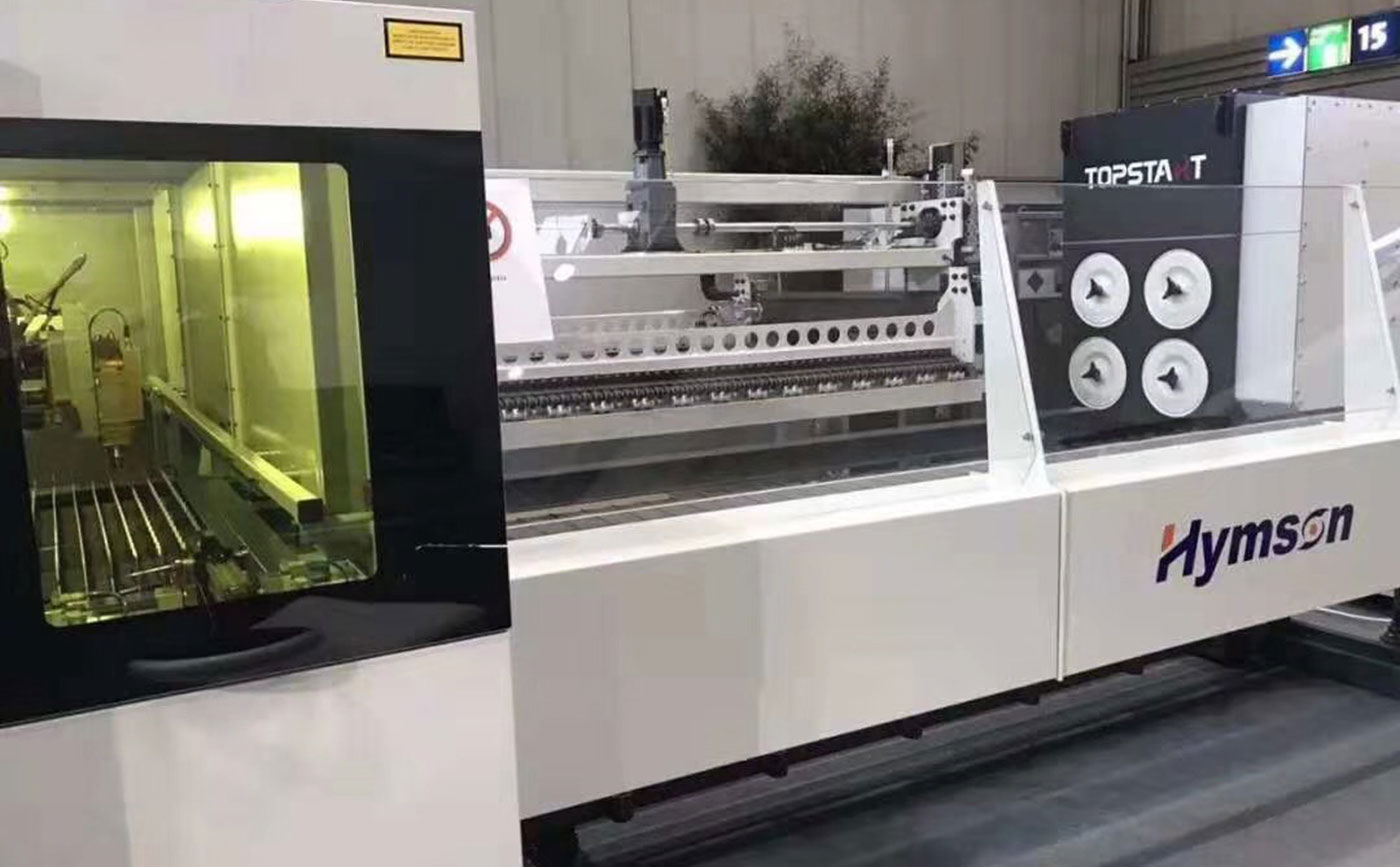

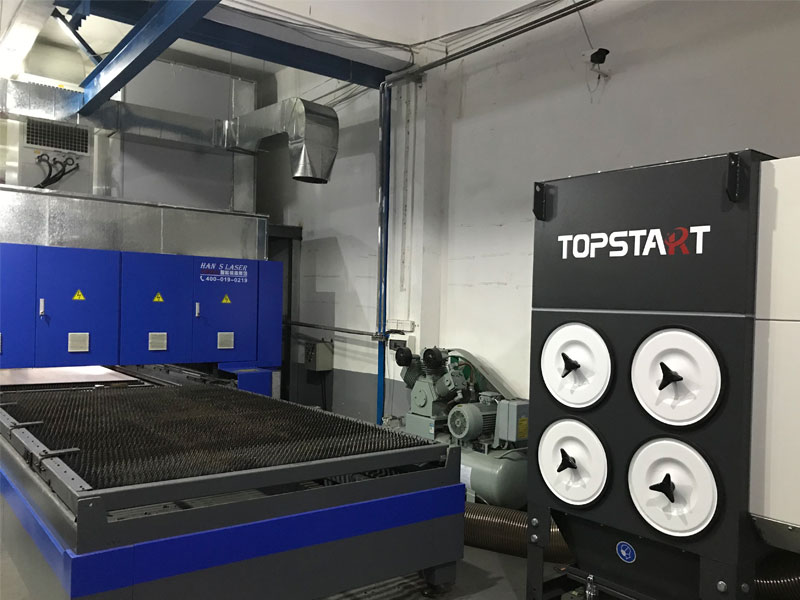

  • 顶鑫环保自主研发生产,对激光切割、激光打标、激光雕刻、回流焊等相关行业领域粉尘、烟尘、异味等问题针对性处理的专业设备。
  • ◇ 机身一体化工业设计,外观简洁大方,稳重典雅。采用金属框架结构,优质冷轧钢板静电喷塑工艺,持久耐用
  • ◇ 自主开发的控制系统,人性化操作面板更显经典细腻,科技含量十足。
  • ◇ 可根据需求灵活配制的进风法兰口。
  • ◇ 滤芯采用美国HV滤芯,快拆设计,高效方便安装。
  • ◇ 采用西门子/贝德高效能高转速电机,内置控制器形式,性能、质量更有保障。
  • ◇ 运行稳定,低噪音,高效率,低能耗,工作时间长。无需定期保养,成本更低。
  • ◇ 风轮采用涡流式后向设计,特殊合金材质,有效防止风轮被腐蚀。独有的动平衡校正技术,让风轮运行更平稳可靠。
  • ◇ 高负压,大吸力,过滤速率更高。
  • ◇ 采用多重过滤设计。 逐层过滤,确保有害烟尘被滤除得更彻底。净化率最高可达99.9%。
  • ◇ 模块化设计,可定时自动反吹清尘,滤芯使用寿命更长,更换成本更低。
  • ◇ 自主研发控制系统:支持 EtherCAT 总线协议 、节能变频控制。

配置描述
型号TODC-4L/6L/6LS/8L
控制器
Controller
自主开发(顶鑫智能环保)
Independent R&D
人机显示
HMI
4.3’触摸屏
Touch screen
马达
Motor
西门子
SIEMENS
反吹单元
Backflush valve
脉冲控制
Pulse control
过滤单元
Filter
美国进口HV/袋配 SBFEC
HV Made in USA/CHINA
外接协议
Protocol
以太网
EtherCAT
节能控制
Energy saving(optional)
支持变频控制
Inverter control

  • 运行示意图

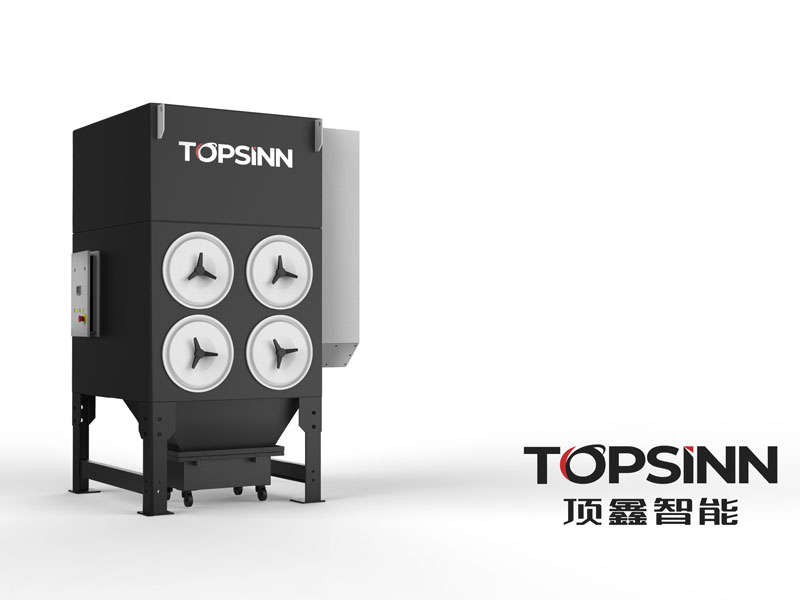

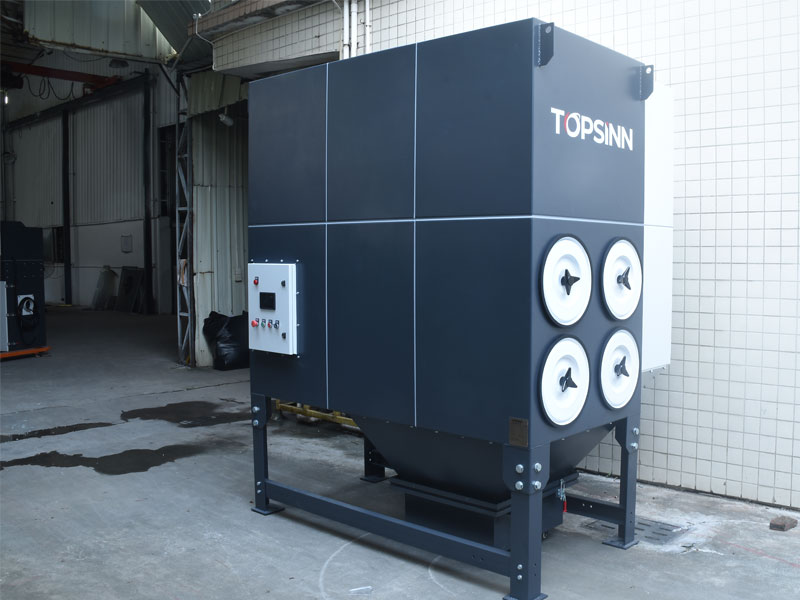

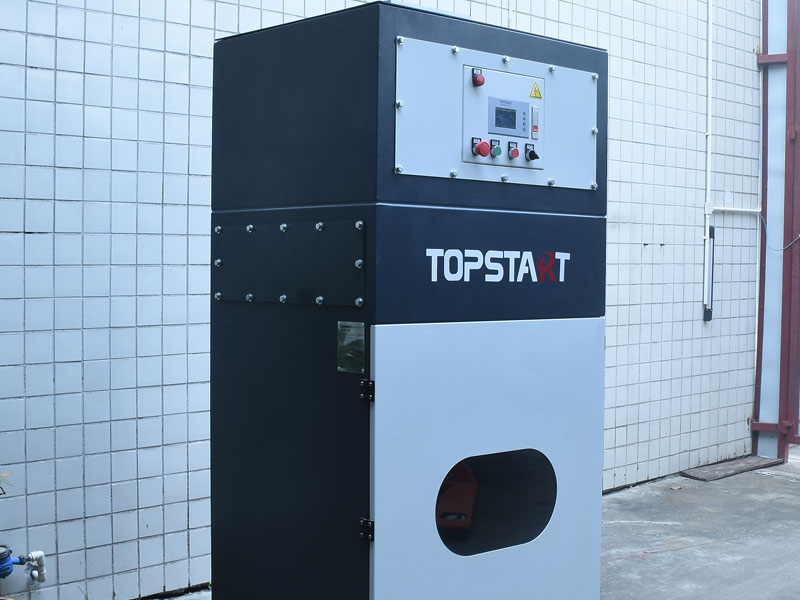

  • 外观图

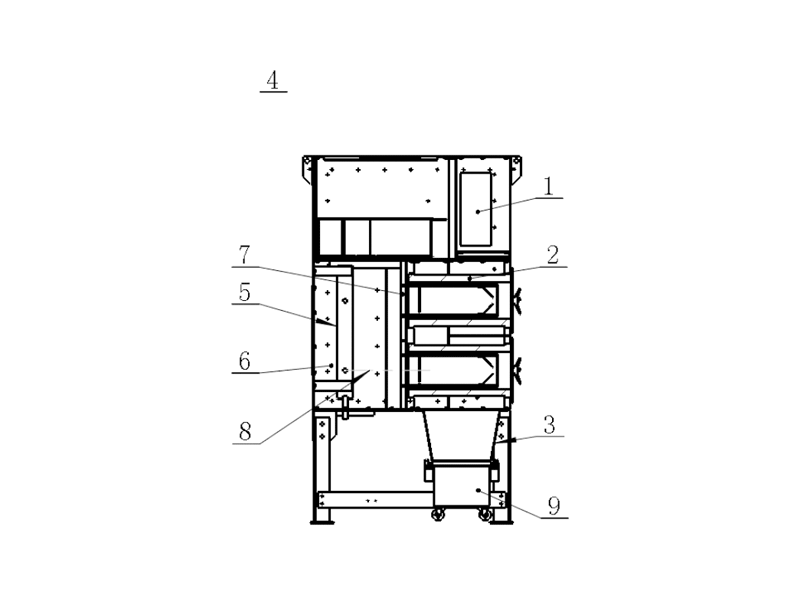

  • 1.烟尘空气进气口
  • 2.滤芯
  • 3.灰斗
  • 4.干净空气出口
  • 5.储气罐
  • 6.电磁脉冲阀
  • 7.花板
  • 8.脉冲反吹压缩空气
  • 9.粉尘下落

在涡轮风机的强负压作用下,污染空气管道进入进气口,首先碰到进风间的扰流板,对进入的气体起扰流的作用,使流速度变慢。由于重力沉降使粗颗粒粉尘直接落入大颗粒灰尘口,起到预除尘的作用。粒度细、密度小的尘粒进入滤尘室后,空气中的粉尘停留在滤芯的表面,过滤后的干净空气进入空气室,由排风管经风机汇集到出口排出。

技术参数
型号TODC-4LTODC-6LTODC-6LSTODC-8L
滤筒材质Filter cartridge
material
美国 HV/芬兰 Ahlstrom/日本东丽 TORAY 过滤等级 F9 HV/Ahlstrom/TORAY,F9美国 HV/芬兰 Ahlstrom/日本东丽 TORAY 过滤等级 F9 HV/Ahlstrom/TORAY,F9美国 HV/芬兰 Ahlstrom/日本东丽 TORAY 过滤等级 F9 HV/Ahlstrom/TORAY,F9美国 HV/芬兰 Ahlstrom/日本东丽 TORAY 过滤等级 F9 HV/Ahlstrom/TORAY,F9
滤筒数量Number of Filter
cartridge
 4 66 8
设计风量
Air volume
 4000m3/h 6000m3/h 8000m3/h 9000m3/h
全压
Air pressure
 3000 3600 4500 5000
过滤效率Filtration
efficiency
 99.99% 99.99% 99.99% 99.99%
过滤面积
Filtering area
 80M2  120M2  120M2  160M2
风机
Entrifugal fan
5.5KW 西门子电机
5.5KW SIEMENS
7.5KW 西门子电机
7.5KW SIEMENS
11KW 西门子电机
11KW SIEMENS
11KW 西门子电机
11KW SIEMENS
尘桶
Collector capacity
 45L 50L 50L 90L
 电源要求 Power requirments3 相 4 线,380V
THREE-PHASE FOUR-WIRE, 380V
3 相 4 线,380V
THREE-PHASE FOUR-WIRE, 380V
3 相 4 线,380V
THREE-PHASE FOUR-WIRE, 380V
3 相 4 线,380V
THREE-PHASE FOUR-WIRE, 380V
 气源要求 Air pressure
request
0.6MPa,无油无水压缩空气
0.6MPa, compressed air
without oil and water
0.6MPa,无油无水压缩空气
0.6MPa, compressed air
without oil and water
0.6MPa,无油无水压缩空气
0.6MPa, compressed air
without oil and water
0.6~0.7MPa,无油无水压缩空气
0.6~0.7MPa, compressed air
without oil and water
装机重量
Unit weight
 700KG 900KG 940KG 1200KG

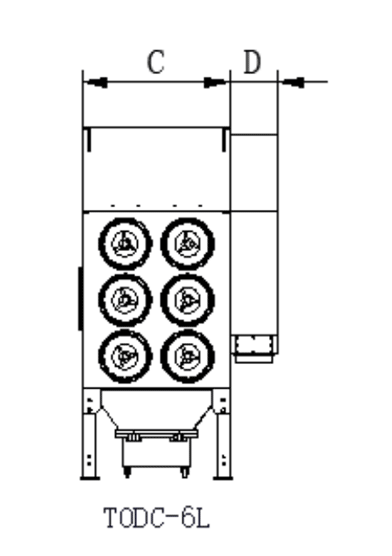

外形尺寸(mm) Outline
Dimension(mm)

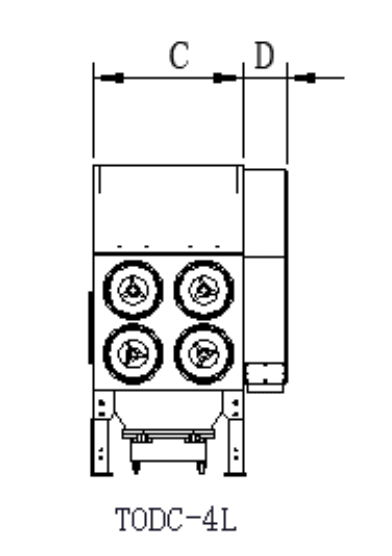

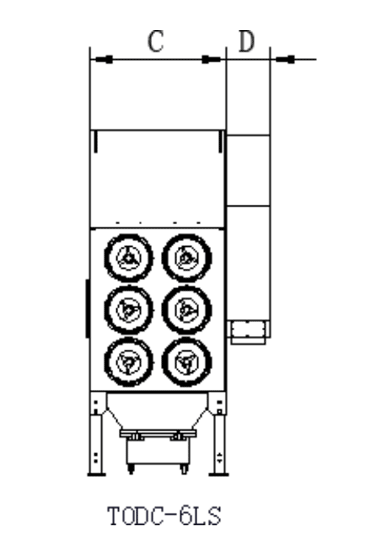

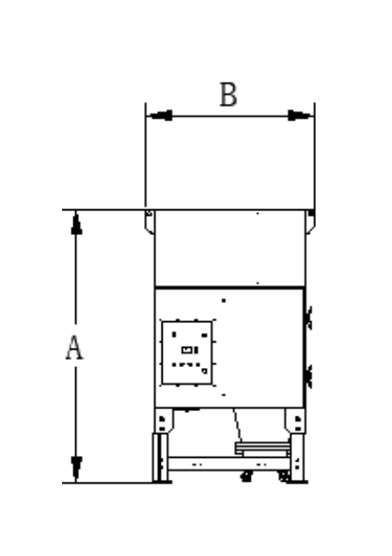

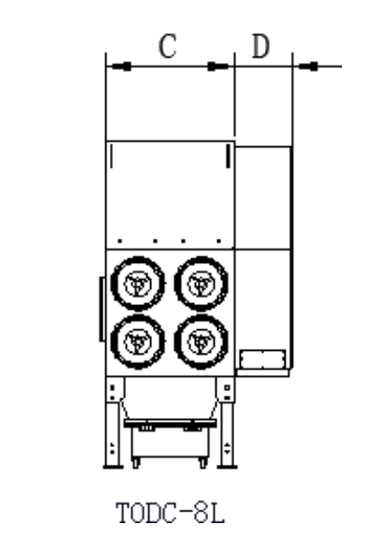

 A:2198,B:1348, C:1060,D:303  A:2837,B:1423, C:1180,D:383  A:2987,B:1498, C:1180,D:383  A:2575,B:2215, C:1016,D:453



常用备件
序号产品名称
1滤芯组件-Topsinn专用
2含电磁阀的膜片阀
3滤筒盖
4维修门密封垫片
5顶鑫智能环保控制板TODC-D1
6TODC人机界面
