油雾分离器
所属分类: 油雾分离器
型号:TOMC-020/TOMC-037/TOMC-075/TOMC-075H
配置描述:
  • 高效能定制电机和风轮,动平衡性好震动小
  • 多级过滤系统,过滤精度好,更换方便快捷
  • 指针式压差表, 反应灵敏
  • 体积小,可放置于机床上方
  • 噪音低于75dB
  • 风机过滤器分隔式设计

联系我们:

在线咨询
产品介绍
TOMC系列油雾分离器
应用于 CNC 数控加工机床切屑液的油雾收集和净化,一体式机身,低噪音低振动。 适用于通用车床、磨床、铣床,CNC 加工中心、放电加工、高速雕刻机,以及超声波 清洗机、防锈液喷雾、热处理等产生油烟油雾的回收。


设备参数
型号TOMC-020TOMC-037TOMC-075TOMC-075H
电机功率(kW)0.20.370.750.75
电压(V/Hz)380/50 380/50380/50380/50
最大流量(m³/h)350390630630
最高负压(Pa)50087016001600
吸入口径(mm)100  100150150
噪音(dB)62647474
过滤方式
离心+高效滤芯
初效板框+中效滤筒
初效板框+中效滤筒
初效板框+中效滤筒+高效滤芯
过滤效率≥99%  ≥99%≥96%≥99%
应用范围
车床,精雕
650 850850 以上

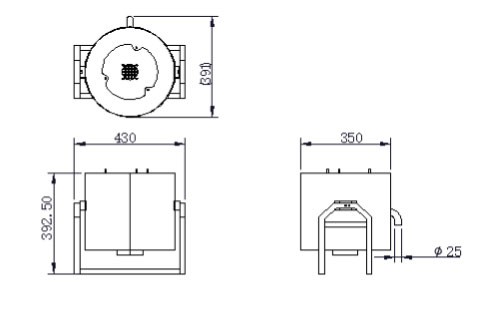

TOMC-020 离心式油雾分离器
CNC 加工过程中产生的油雾,通过直接抽吸方式将油雾导入分离机,在风机作用下在内部高速旋转,离心力将大部分油雾凝聚收集,再通过回流管流入 CNC 内部,空气通过后端滤芯过滤后排到大气。



  • ➢  结构紧凑,体积小
    ➢  直接安装,占空间少
    ➢  插入式滤芯,维护简单
    ➢  运行噪音小,低于 62dB
    ➢  离心式分离,高效节能
    ➢  高效电机,省电免维护


TOMC-037 卧式油雾分离器
✓ 产品为一体式卧式机身设计。专为 CNC 数控加工机床水溶性切屑液的油雾捕集和过滤 净化。适用于加工腔体内空 2m³的以下的床身。
✓ 风机动力单位由高效电机和风叶组成,一体式紧凑设计,保证风量风压并减小体积。

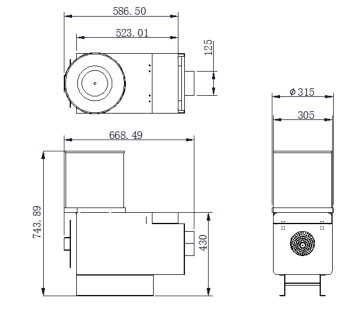

✓ 板框机械式过滤,快拆设计,每一级过滤器可分开拆装,更换简便快捷。 安装方式:通过螺丝螺母将机器底座安装在加工机床顶部,基本尺寸如下:



  • ⚫  高效能定制电机和风轮
    ⚫  多级过滤系统,过滤精度高
    ⚫  体积小,可放置于机床上方
    ⚫  噪音低于 75dB
    ⚫  风机过滤器分隔式设计

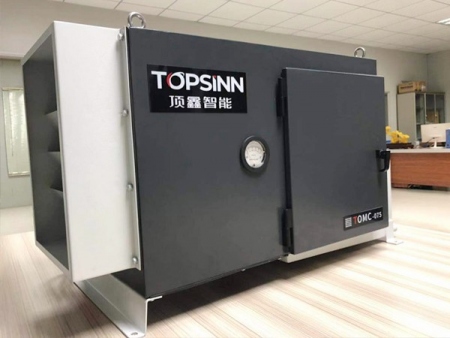

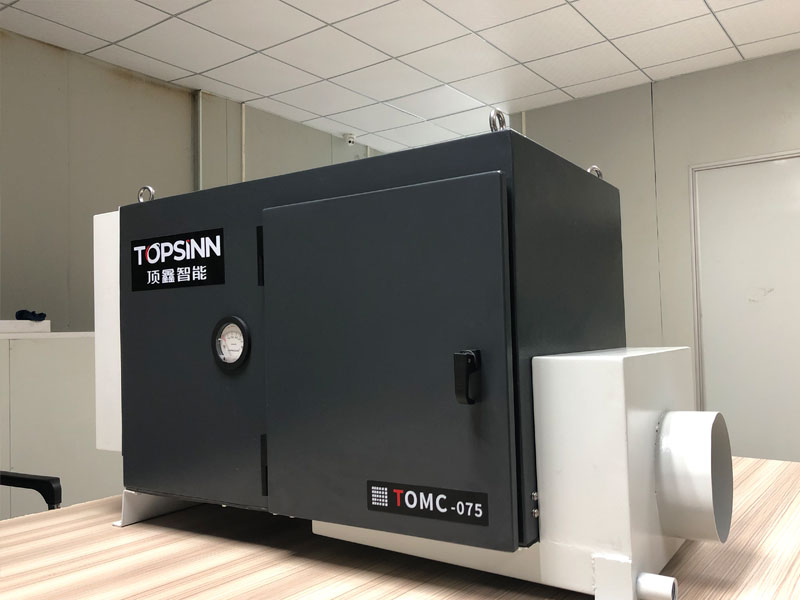

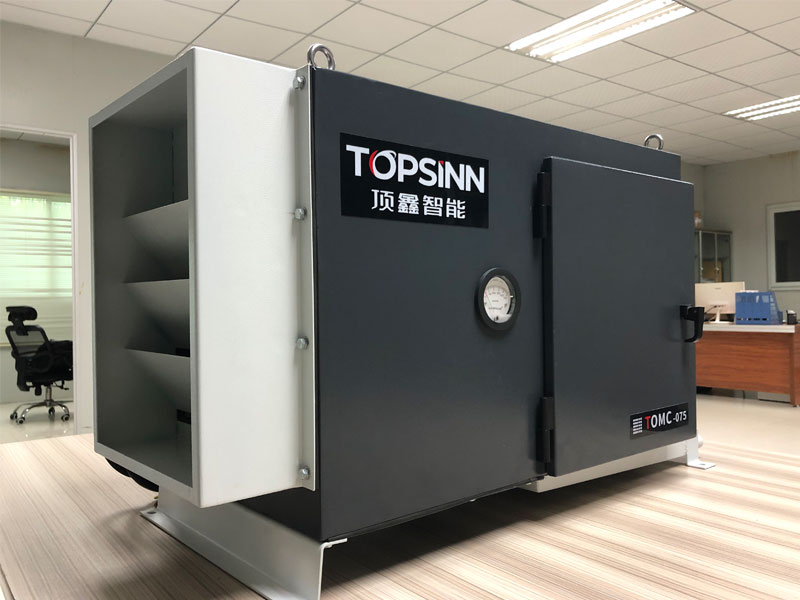

TOMC-075 卧式油雾分离器
✓ 产品为一体式卧式机身设计。专为 CNC 数控加工机床水溶性切屑液的油雾捕集和过滤净化。适用于加工腔体内空 2m³的以下的床身。
✓ 风机动力单位由高效电机和风叶组成,一体式紧凑设计,保证风量风压并减小体积。
✓ 板框机械式过滤,快拆设计,每一级过滤器可分开拆装,更换简便快捷。

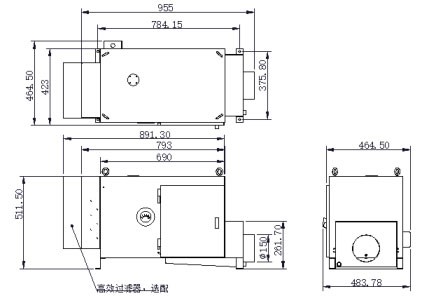

安装方式:通过螺丝螺母将机器底座安装在加工机床顶部,基本尺寸如下:



  • ⚫  高效能定制电机和风轮
    ⚫  多级过滤系统,过滤精度高
    ⚫  指针式压差表, 反应灵敏
    ⚫  体积小,可放置于机床上方
    ⚫  噪音低于 75dB
    ⚫  风机过滤器分隔式设计
    ⚫  可选配置:TOMC-075 加装 HEPA 高效过滤器


可选配置
加装HEPA高效过滤器
