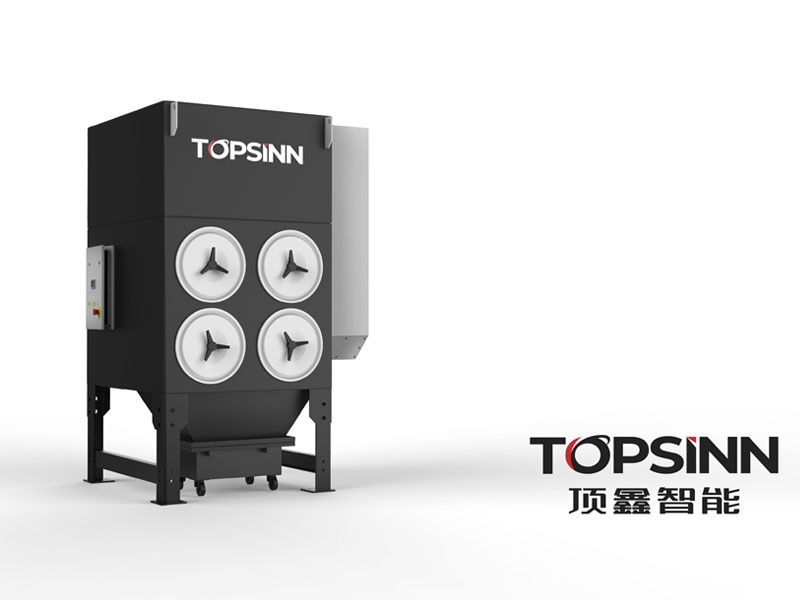

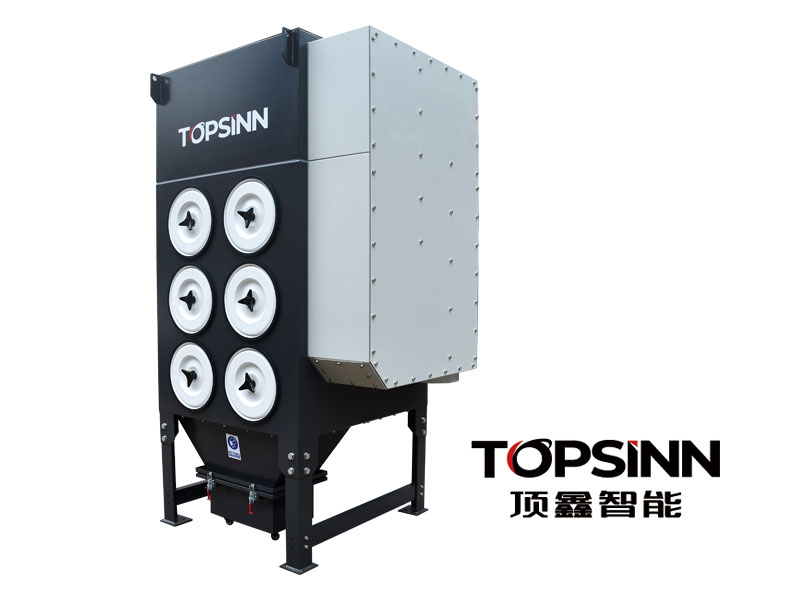

TODC-P系列集尘器
所属分类: 集尘器
型号:TODC-8P/12P/18P/24P
配置描述:
  • 控制器:自主开发(顶鑫智能环保)
  • 人机显示:液晶文本
  • 马达:西门子
  • 反吹单元:脉冲控制
  • 过滤单元:日本东丽 TORAY/袋配 SBFEC
  • 外接协议:以太网

联系我们:

在线咨询
产品介绍

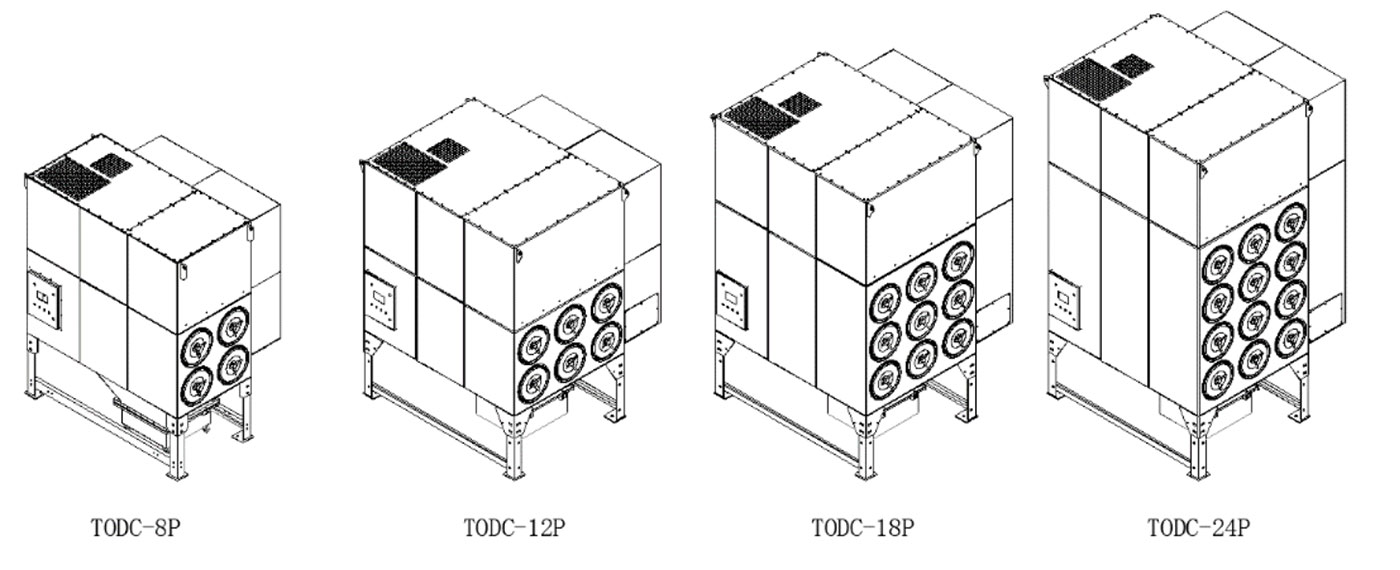

产品结构
  • ◇ 西门子电机、超高负压风机 ;
    ◇ Siemens motor, Ultra-high negative pressure fan;
  • ◇ 日本东丽过滤系统;
    ◇TORAY filter system;
  • ◇ 可视化操作面板;
    ◇ Visual human-machine interface (HMI);
  • ◇ 工业化外观设计;
    ◇ Industrial exterior design;
  • ◇ 自主研发控制系统:支持EtherCAT总线协议 、节能变频控制。
    ◇ Self-developed control system:
    ◇ Supporting EtherCAT bus, Frequency conversion energy-saving control.





配置描述
配置描述
型号TODC-8P/12P/18P/24P

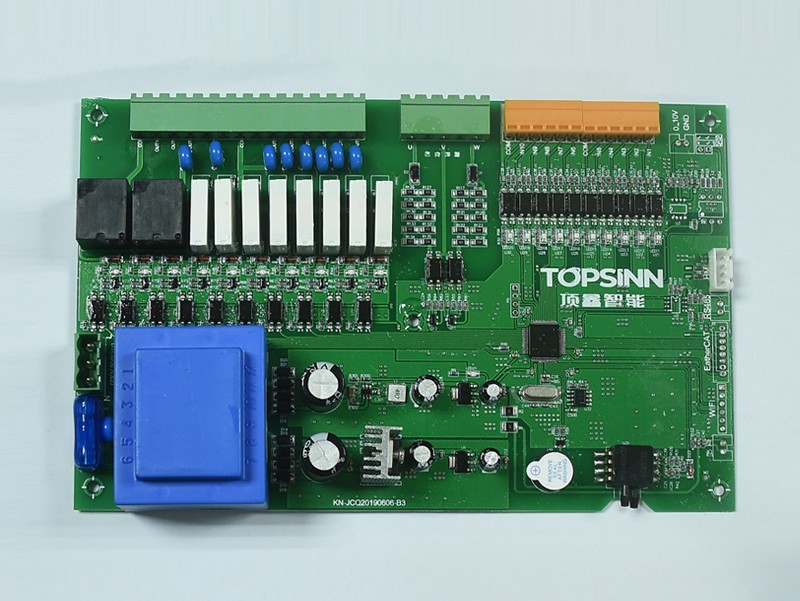

控制器
Controller
自主开发(顶鑫智能环保)
Independent R&D
人机显示
HMI
液晶文本
LCD
马达
Motor
西门子
SIEMENS
反吹单元
Backflush valve
脉冲控制
Pulse control
过滤单元
Filter
日本东丽 TORAY/袋配 SBFEC
TORAY in JAPA/CHINA
外接协议
Protocol
以太网
EtherCAT
节能控制
Energy saving(optional)
支持变频控制
Inverter control


技术参数
型号TODC-8PTODC-12PTODC-18PTODC-24P
滤筒材质
Filter cartridge material
日本东丽TORAY 过滤等级F9
TORAY,F9
日本东丽TORAY 过滤等级F9
 TORAY,F9
日本东丽TORAY 过滤等级F9
 TORAY,F9
日本东丽TORAY 过滤等级F9
 TORAY,F9
滤筒数量
Number of Filter cartridge
8121824
设计风量
Air volume
9000m3/h10000m3/h15000m3/h20000m3/h
全压
Air pressure
500050005000-
过滤效率
Filtration efficiency
99.99%99.99%99.99%99.99%
过滤面积
Filtering area
160M2120M2180M2240M2
风机
Entrifugal fan
11KW西门子电机
11KW SIEMENS
15KW西门子电机
15KW SIEMENS
18.5KW西门子电机
18.5KW SIEMENS
22KW西门子电机
22KW SIEMENS
尘桶
Collector capacity
90L120L210L240L
进风口
Air inlet
400mm(或客户指定)
400mm(Or Customized )
500mm(或客户指定)
500mm(Or Customized )
550mm(或客户指定)
550mm(Or Customized )
600mm(或客户指定)
600mm(Or Customized )
电源要求
Power requirments
3相4线,380V
THREE-PHASE FOUR-WIRE,380V
3相4线,380V
THREE-PHASE FOUR-WIRE,380V
3相4线,380V
THREE-PHASE FOUR-WIRE,380V
3相4线,380V
THREE-PHASE FOUR-WIRE,380V
气源要求
Air pressure request
0.6~0.7MPa,无油无水压缩空气
0.6~0.7MPa, compressed air without oil and water
0.6~0.7MPa,无油无水压缩空气
0.6~0.7MPa, compressed air without oil and water
0.6~0.7MPa,无油无水压缩空气
0.6~0.7MPa, compressed air without oil and water
0.6~0.7MPa,无油无水压缩空气
0.6~0.7MPa, compressed air without oil and water
装机重量
Unit weight
1200KG1800KG2100KG2300KG

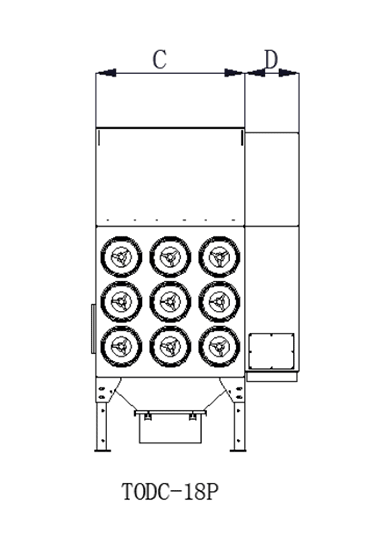

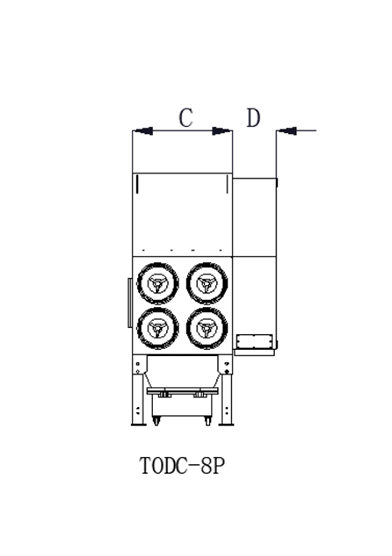

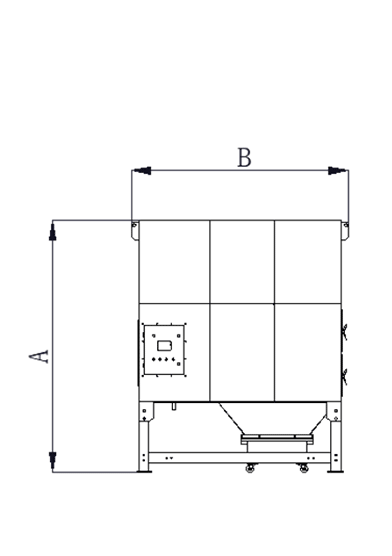

外形尺寸(mm)
Outline Dimension(mm)
A:2575,B:2215,
C:1016,D:453
A:2751,B:2215,
C:1516,D:553
A:3696,B:2215,
C:1516,D:603
A:4440,B:1930,
C:1516,D:650
